梯形絲杆升降機的導程解釋 ：梯形絲杆升降機的導程一般是指在螺紋或蝸杆中，同螺旋線上相鄰對應點的軸向距離。大導程梯形絲杆升降機的螺紋或蝸杆是由一條螺旋線所形成時，導程等於螺距；當螺紋或蝸杆由幾條螺旋線所形成時，導程等於螺距與螺紋線數的2倍。

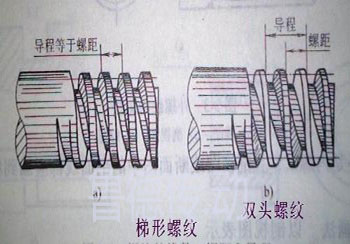

梯形絲杆升降機 它的螺紋與 螺距 不同，螺距指的是 螺紋 上相鄰兩牙在中徑上對應點的軸向距離，代號是P。在同一條螺紋上，相鄰兩牙在中徑上對應點間的軸向距離，稱為導程S。單線螺紋，導程等於螺距；雙線螺紋，導程等於螺距的2倍

蝸杆的導程

梯形絲杆升降機圓柱蝸杆的齒麵，是圓柱等導程螺旋麵，圓柱蝸杆是由同軸線不同直徑的圓柱麵組成。直徑為d的任意圓柱麵和螺旋麵的交線是該圓柱麵上的螺旋線。同一條螺旋線和圓柱麵同一條母線的相鄰交點間的距離稱該圓柱麵上螺旋線的導程，同一個蝸杆在不同圓柱麵上的導程是相等的。在同一螺旋麵上，螺旋線和同一母線相鄰交點的距離稱軸向齒距  。

雙導程蝸杆

梯形絲杆升降機在數控機床上當要實現回轉進給運動或大降速比的傳動要求時，常采用蝸杆蝸輪副。蝸杆蝸輪副的齧合側隙對傳動、定位精度影響很大，因此，消除其側隙成為設計中的關鍵問題。為了消除傳動側隙，17C（dé）傳動設計方案采用用雙導程蝸杆蝸輪。

工作原理

梯形絲杆升降機工作原理，在雙導程蝸杆與普通蝸杆的區別是雙導程蝸杆齒的左、右兩側麵具有不同的導程，而同一側的導程則是相等的。因此，該蝸杆的齒厚從蝸杆的一端向另一端均勻地逐漸增厚或減薄。 梯形絲杆升降機的雙導程蝸杆又稱變齒厚蝸杆，故可用軸向移動蝸杆的方法來消除或調整蝸輪蝸杆副之間的齧合間隙。雙導程蝸杆副的齧合原理與一般的蝸杆副齧合原理相同，蝸杆的軸截麵仍相當於基本齒條，蝸輪則相當於同它齧合的齒輪。
