蝸輪絲杆升降機蝸杆軸伸上，由於安裝齒輪、鏈輪或帶輪所產生的徑向力Fr，其_許用力與起升力和型號有關
SWL蝸輪絲杆升降機蝸杆軸伸許用徑向力

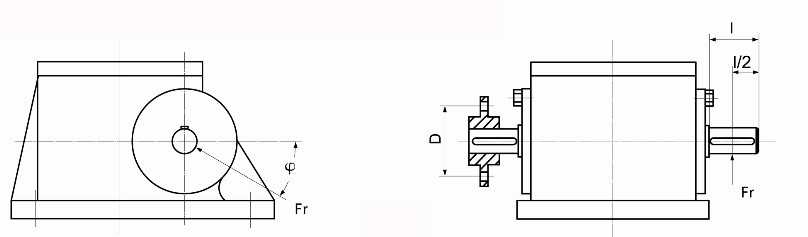

     蝸輪絲杆升降機蝸杆軸伸上，由於安裝齒輪、鏈輪或帶輪所產生的徑向力Fr，其_許用力與起升力和型號有關。在1/2處所用的_徑向力和扭矩見下圖：


型號

Frmax（N）

Mtmax（N.m）

SWL2.5/2.5M

350

18

SWL5/5M

750

44.2

SWL10/10M/15/15M

1000

108

SWL20/20M

1300

182

SWL25/25M

2000

314

SWL35/35M

2300

398

注：表中參數是按φ≈30°或330°的計算。
