SWL係列蝸輪螺杆升降機
蝸杆軸伸的許用徑向力

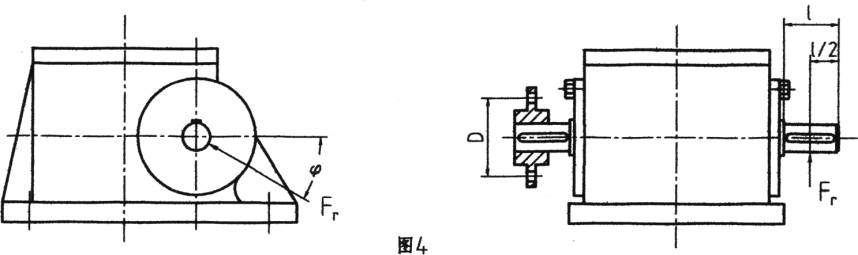

蝸杆軸伸（shēn）上，由於（yú）安裝齒輪、鏈輪或帶輪所產生（shēng）的（de）徑向力Fr，其_許用力與起升力和型號有關。在1/2處所許用的_徑向力和扭矩。
|
型號 |
Frmax N |
Mtmax N.m |
|
SWL2.5/2.5M |
350 |
18 |
|
SWL5/5M |
750 |
44.2 |
|
SWL10/10M/15/15M |
1000 |
108 |
|
SWL20/20M |
1300 |
182 |
|
SWL25/25M |
2000 |
314 |
|
SWL35/35M |
2300 |
398 |
|
注：表中參數是按φ≈30°或（huò）330°的計算。 |
||
